Un banc de mesure de puissance mesure la force que le véhicule transmet aux rouleaux, puis en déduit la puissance moteur en combinant couple, régime et corrections liées aux pertes mécaniques et à l’atmosphère. La mesure se déroule en deux temps : une phase d’accélération qui capte la force réellement transmise aux roues, puis une phase de décélération en roue libre qui évalue les pertes de transmission.
Trois limites méritent d’être gardées en tête avant de lire une courbe :
- la puissance affichée aux roues n’est jamais identique à la puissance produite par le moteur ;
- les pertes de boîte, de cardans et de pneumatiques varient selon le véhicule et l’état mécanique ;
- la pression atmosphérique et la température ambiante influencent le résultat final, ce qui impose des corrections normalisées.
Points clés
La puissance affichée par un banc résulte toujours d’une combinaison entre mesure directe aux roues et estimation calculée des pertes de transmission.
| Point | Détails |
|---|---|
| Deux phases de mesure | L’accélération capte la force aux roues, la décélération en roue libre estime les pertes de transmission. |
| Formule de référence | P (kW) = Couple (Nm) × Régime (tr/min) / 9550, avec conversion en chevaux par un facteur d’environ 1,36. |
| Inertiel ou freiné | Le banc inertiel convient aux contrôles rapides, le banc freiné aux essais sous charge prolongée. |
| Répétabilité fragile | Glissement pneumatique, température d’huile et pression atmosphérique expliquent l’essentiel des écarts entre tirs. |
| Distinction essentielle | La puissance roue et la puissance moteur ne sont jamais identiques et doivent être annoncées séparément. |
Table des matières
- Le fonctionnement du banc de mesure de puissance : rouleaux et capteurs
- Comment calcule-t-on la puissance à partir du couple mesuré ?
- Banc inertiel ou banc freiné : quelle différence pour votre essai ?
- Puissance aux roues ou puissance moteur : que mesure vraiment le banc ?
- Comment mesurer la puissance d’un 4×4, d’une moto ou d’une voiture électrique ?
- Comment se déroule une séance au banc de puissance en atelier ?
- Quels facteurs faussent la répétabilité d’une mesure au banc ?
- Ce que les ingénieurs motoristes voient trop souvent en atelier
- Ce que trente ans de bancs d’essai nous ont appris
- Sources
- Questions fréquentes
Le fonctionnement du banc de mesure de puissance : rouleaux et capteurs
Le principe reste mécaniquement simple. Le véhicule est immobilisé sur des rouleaux, généralement à l’aide de sangles fixées au châssis, roues motrices posées sur les cylindres du banc. Le moteur entraîne ces rouleaux comme il entraînerait la route, sauf qu’ici, tout est instrumenté.
Trois familles de capteurs interviennent dans cette chaîne de mesure :
- un accéléromètre ou un capteur de vitesse angulaire sur les rouleaux, qui mesure leur accélération en temps réel ;
- un capteur de régime moteur (souvent branché sur l’allumage ou récupéré via la prise diagnostic), indispensable pour calculer le couple à partir de la puissance mesurée ;
- des sondes annexes : température d’huile, pression atmosphérique, parfois une sonde de richesse (AFR) quand le banc sert aussi à la mise au point moteur.
L’inertie des rouleaux n’est pas un détail technique anodin. C’est elle qui permet de convertir une simple accélération mesurée en une force, donc en un couple exploitable, exactement comme on déduirait la masse d’un objet à partir de son accélération sous une force connue. Un rouleau plus lourd change la dynamique de la mesure et doit être calibré en conséquence.

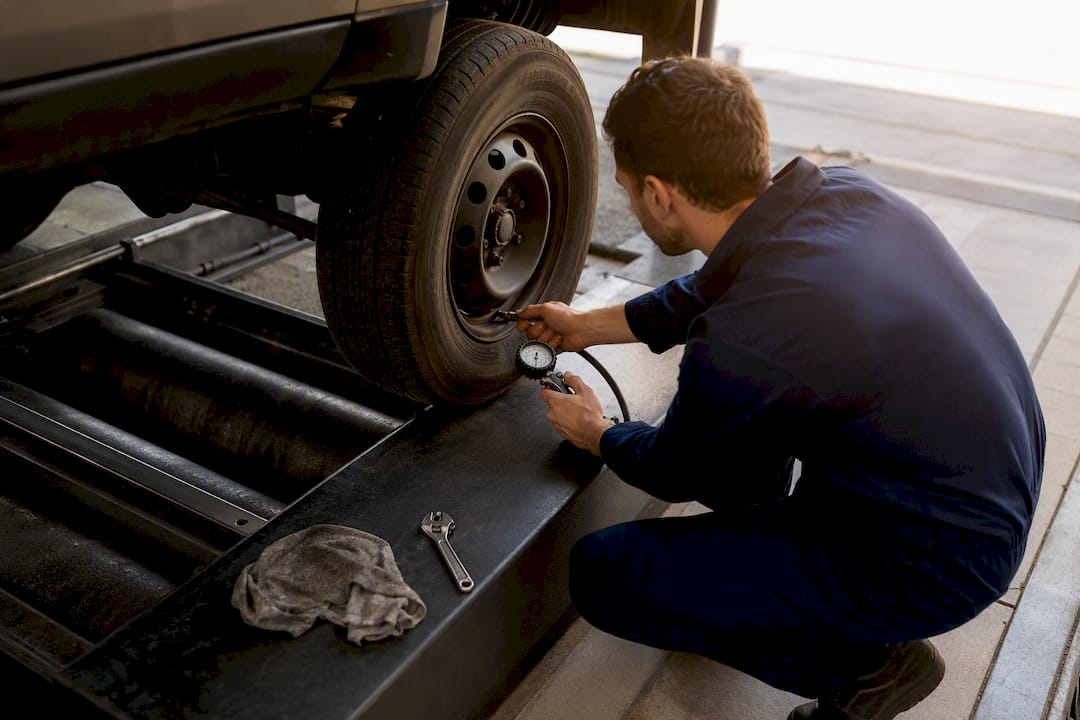

Conseil de pro : avant un test soutenu, vérifiez la pression des pneus à froid et gonflez légèrement au-dessus des préconisations constructeur. Un pneu sous-gonflé se déforme davantage sous charge et glisse sur le rouleau, ce qui fait chuter artificiellement la puissance relevée de plusieurs pourcents.
Comment calcule-t-on la puissance à partir du couple mesuré ?
La physique derrière un banc de puissance tient en une seule formule, que tout passionné devrait pouvoir lire sur un relevé :
P (kW) = Couple (Nm) × Régime (tr/min) / 9550
Le facteur 9550 n’est pas arbitraire. Il résulte de la conversion des tours par minute en radians par seconde (facteur 2π/60) combinée à la conversion des watts en kilowatts. C’est une constante physique, pas un réglage propre à chaque banc.
Prenons un exemple concret : un moteur qui développe 400 Nm de couple à 2 500 tr/min produit une puissance de (400 × 2 500) / 9550, soit environ 104,7 kW, ce qui équivaut à 141,4 chevaux.
Quelques précisions pratiques à connaître pour bien lire un résultat :
- sur un véhicule à deux roues motrices, le banc capte le couple sur un seul essieu ;
- sur une transmission intégrale, les deux trains doivent être mesurés puis additionnés, ce qui suppose un banc adapté (rouleaux avant et arrière) ;
- la conversion en chevaux (ch) suit ensuite un simple facteur multiplicatif d’environ 1,36 par rapport au kW.
Ce calcul reste une extrapolation mathématique construite à partir de données réelles. Le logiciel du banc l’applique en continu pendant l’accélération, ce qui donne la courbe de puissance et de couple qu’on visualise ensuite à l’écran.

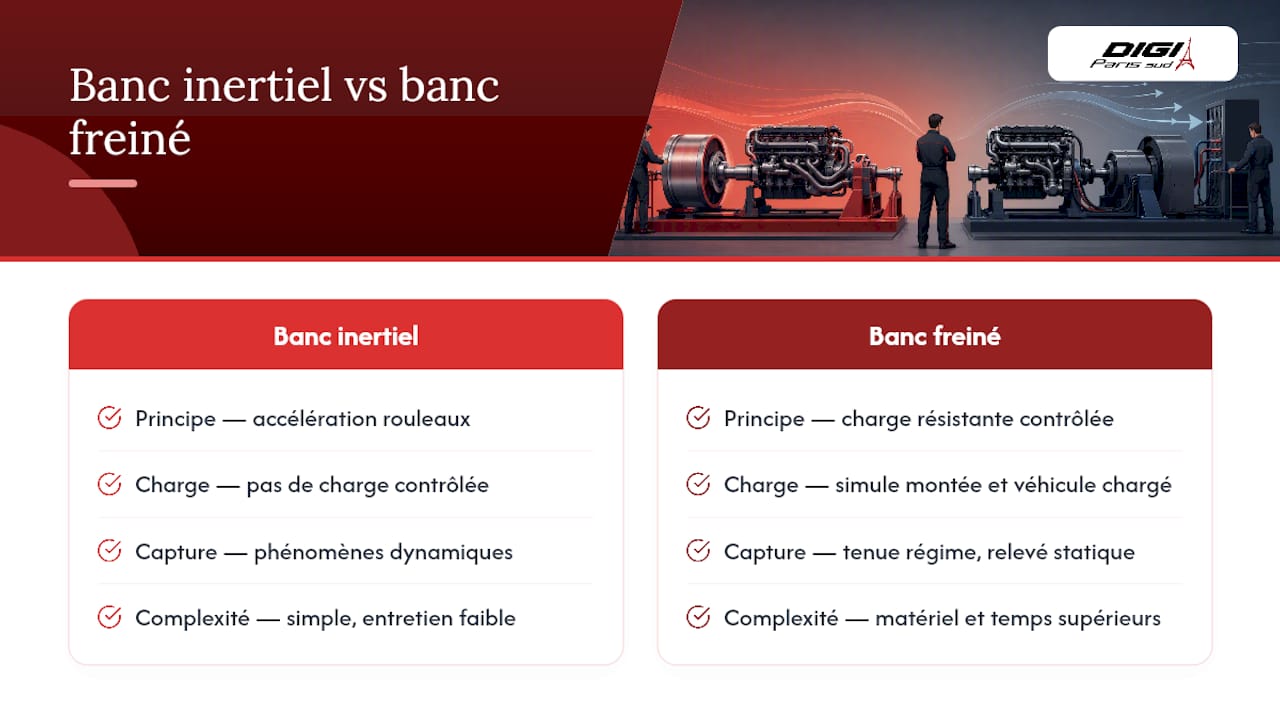

Banc inertiel ou banc freiné : quelle différence pour votre essai ?
Deux grandes familles de bancs se partagent le marché, avec des logiques de mesure très différentes.
Le banc inertiel mesure directement l’accélération de rouleaux dont la masse est connue. C’est le principe le plus répandu en atelier, car il est mécaniquement plus simple et moins coûteux à entretenir. Il capte bien les phénomènes dynamiques, mais reste sensible au glissement pneumatique et à l’inertie propre du système.
Le banc freiné, lui, applique une charge résistante contrôlée sur les rouleaux, ce qui permet de simuler une montée, un véhicule chargé, ou de tenir un régime moteur stable pour un relevé statique. Cette capacité à imposer une charge constante en fait l’outil de référence pour les essais prolongés et la mise au point fine, même si sa mise en œuvre demande davantage de matériel et de temps.
Pour un contrôle rapide avant-après reprogrammation, le banc inertiel suffit largement. Pour valider une cartographie sous charge réaliste, ou reproduire des conditions de conduite en côte, le banc freiné devient nécessaire.
Puissance aux roues ou puissance moteur : que mesure vraiment le banc ?
Le banc ne mesure jamais directement la puissance produite par le moteur. Il capte ce qui arrive réellement aux roues, une fois toutes les pertes mécaniques soustraites en cours de route.
Ces pertes proviennent de plusieurs sources :
- le frottement interne de la boîte de vitesses et des cardans ;
- le roulement et la déformation des pneumatiques, estimés par certains fabricants à environ 2,5 kW en pneus été et 3,75 kW en pneus hiver ;
- les frottements résiduels des roulements et de la transmission elle-même.
Pour estimer la puissance au vilebrequin, le banc mesure ces pertes lors de la phase de décélération en roue libre, puis les additionne à la puissance mesurée aux roues. Des facteurs de correction normalisés, DIN ou SAE, ajustent ensuite le résultat selon la pression atmosphérique, la température et l’humidité relevées au moment du test, pour rendre deux mesures comparables même si elles n’ont pas été faites dans les mêmes conditions.
Une courbe de puissance mélange donc toujours une mesure directe et une estimation calculée. Savoir distinguer les deux évite bien des malentendus quand on compare deux relevés.
Comment mesurer la puissance d’un 4×4, d’une moto ou d’une voiture électrique ?

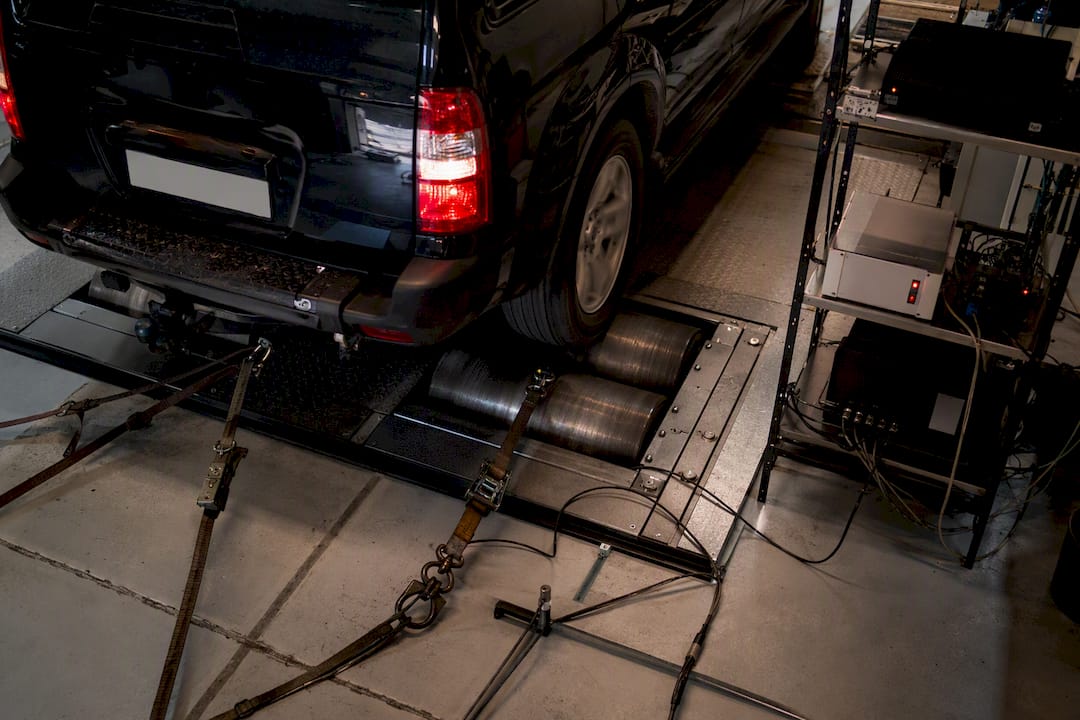

Chaque configuration impose ses propres ajustements. Sur un 4×4 ou une transmission intégrale, il faut mesurer séparément le train avant et le train arrière, puis additionner les deux valeurs. Un banc mono essieu donnerait un résultat totalement faussé, voire dangereux si seule une partie de la transmission est sollicitée.
Sur une voiture électrique, l’absence d’admission atmosphérique change la donne : plus de correction liée à la pression d’air ou à la richesse du mélange, ce qui rend essentiel l’usage d’un analyseur de factures VE pour bien comprendre les spécificités et coûts d’intervention. En revanche, la régénération au freinage peut perturber la phase de décélération utilisée pour estimer les pertes, ce qui impose une procédure adaptée au moteur électrique.
Sur une moto, la petite taille des rouleaux et la fixation du véhicule (souvent par la roue arrière uniquement) demandent une vigilance accrue côté sécurité, le centre de gravité étant beaucoup plus instable qu’en voiture.
Conseil de pro : sur un modèle compatible E85, faites toujours vérifier la compatibilité moteur avant une conversion éthanol avant de comparer des résultats au banc, car le carburant utilisé influence directement la richesse et donc la puissance mesurée.
Comment se déroule une séance au banc de puissance en atelier ?
Une session type suit une procédure standardisée que tout atelier sérieux respecte :
- Sangler le véhicule et vérifier l’immobilisation complète du châssis.
- Faire chauffer le moteur à sa température de fonctionnement normale.
- Engager le rapport de vitesse indiqué par le protocole du banc.
- Accélérer progressivement depuis 1 000 à 1 500 tr/min jusqu’au régime maximal.
- Passer au point mort pour mesurer la traînée en décélération.
- Répéter le tir plusieurs fois pour établir une moyenne fiable.
Avant tout cela, une checklist de préparation limite les mauvaises surprises :
- pression et état des pneus contrôlés ;
- niveaux d’huile et de liquide de refroidissement vérifiés ;
- soufflerie de refroidissement en place, avec un débit suffisant pour éviter la surchauffe pendant un essai puissant ;
- zone dégagée et consignes de sécurité rappelées avant le premier tir.
Une séance complète dure généralement une durée modérée, incluant plusieurs passes de mesure et répétitions comprises. Le tarif d’un passage varie fortement selon l’atelier et la région, allant grossièrement de 50 € à 150 € pour un contrôle simple sans reprogrammation associée.
Quels facteurs faussent la répétabilité d’une mesure au banc ?
Deux tirs consécutifs sur le même véhicule donnent rarement un résultat identique au watt près, et c’est normal. Plusieurs facteurs jouent :
- le glissement pneumatique, variable selon la pression et l’échauffement du pneu ;
- la température d’huile et de l’air admis, qui influence directement le rendement thermique ;
- la pression atmosphérique et l’humidité ambiante ;
- l’étalonnage du banc lui-même et l’usure de ses roulements internes.
La répétabilité s’améliore nettement en contrôlant la température d’huile avant chaque tir, en stabilisant la pression des pneus, et en réalisant systématiquement trois à quatre passages consécutifs pour dégager une moyenne représentative.
Ce que les ingénieurs motoristes voient trop souvent en atelier
L’erreur la plus fréquente reste la confusion entre puissance roue et puissance moteur. Un motoriste sérieux annonce toujours les deux valeurs séparément, et précise la méthode de correction utilisée pour ne pas induire le client en erreur.
Autre point négligé : beaucoup sautent la phase de décélération, pourtant essentielle pour estimer correctement les pertes de transmission propres à chaque véhicule.
Conseil de pro : avant tout tir puissant, vérifiez la compression moteur et laissez l’huile atteindre sa température de fonctionnement normale. Un moteur qui chauffe encore en cours de test produit une courbe qui monte artificiellement, faussant la comparaison avant-après reprogrammation.
Ce que trente ans de bancs d’essai nous ont appris
Un banc bien étalonné ne remplace jamais un œil expérimenté. La courbe brute raconte une histoire, mais c’est la lecture qu’on en fait, avec la connaissance des pertes propres à chaque transmission, qui donne un résultat exploitable pour le client.
Chez Digi-paris-sud, chaque passage au banc précède ou valide une intervention technique, jamais l’inverse. La priorité reste la même : mesurer juste avant de toucher au moteur, puis vérifier après. Notre checklist avant reprogrammation reprend ces étapes point par point pour un passage contrôlé.
Sources
Questions fréquentes
Quelle est la différence entre puissance aux roues et puissance moteur sur un banc ?
La puissance aux roues est mesurée directement par le banc pendant l’accélération. La puissance moteur y ajoute une estimation des pertes de transmission calculée en phase de décélération.
Pourquoi deux tirs consécutifs donnent-ils des résultats différents ?
La température d’huile, la pression des pneus et les conditions atmosphériques changent légèrement entre deux tirs, ce qui explique des écarts de quelques pourcents même sur un moteur parfaitement stable.
Un banc inertiel suffit-il pour valider une reprogrammation ?
Oui pour un contrôle rapide avant-après. Pour une mise au point fine sous charge prolongée, un banc freiné donne des résultats plus représentatifs des conditions réelles de conduite.
Comment mesurer la puissance d’un véhicule à transmission intégrale ?
Il faut mesurer séparément le train avant et le train arrière sur un banc adapté, puis additionner les deux puissances obtenues pour avoir un résultat fiable.
Combien de temps dure un passage au banc de puissance ?
Une séance complète avec plusieurs tirs de répétition dure généralement entre vingt et quarante minutes en atelier.
