Détection fuite climatisation UV : la méthode fiable expliquée

La détection par traceur UV permet de localiser la majorité des fuites de climatisation automobile, à condition de respecter trois règles : un traceur huile-miscible compatible avec votre fluide, une lampe à 365 nanomètres avec au moins 3 watts, et une procédure de contrôle rigoureuse. C’est la méthode privilégiée par les ateliers pour transformer une fuite invisible en tache fluorescente verte, repérable à l’œil nu sous éclairage UV.

Le principe est simple : vous injectez un colorant fluorescent dans le circuit, il circule avec l’huile et le fluide frigorigène, puis il s’échappe exactement là où le gaz s’échappe. Sous la lampe, il devient visible.

Cette méthode a toutefois ses limites. Une micro-fuite sur un évaporateur enfoui dans le tableau de bord, ou une fuite intermittente qui n’apparaît qu’à chaud, échappe parfois au marquage UV seul. Dans ces cas, un test complémentaire ou l’œil d’un professionnel reste nécessaire.

Pour bien démarrer, voici ce qu’il vous faut :

Un traceur UV huile-miscible, compatible avec votre fluide (R134a ou R1234yf)
Une lampe UV 365 nm, puissance minimale de 3 W
Des lunettes filtrantes pour repérer la fluorescence sans fatigue oculaire
Une seringue graduée et un adaptateur SAE pour l’injection

Points clés

La détection fiable d’une fuite de climatisation repose sur un traceur UV compatible, une lampe 365 nm bien dosée, une procédure d’inspection ordonnée et, si besoin, un détecteur électronique en complément.

Point	Détails
Matériel adapté	Choisissez un traceur huile-miscible compatible R134a ou R1234yf, jamais un produit à base de solvants agressifs.
Dosage précis	Respectez le repère de 8 à 10 ml de traceur par kilogramme de fluide, vérifié selon la notice du fabricant.
Temps de circulation	Laissez le traceur circuler 10 à 15 minutes avant la première inspection, avec contrôle différé à J+1 si besoin.
Ordre d’inspection	Passez le condenseur, le compresseur, le détendeur, l’évaporateur puis les flexibles, lampe à 10 à 20 cm de la surface.
Recours pro	Digi-paris-sud prend le relais dès qu’une fuite résiste au marquage UV ou touche un composant inaccessible.

Table des matières

Quel matériel choisir pour une détection fuite climatisation UV fiable ?
Comment préparer le circuit avant d’injecter le traceur UV ?
Quelle procédure suivre pour inspecter le circuit à la lampe UV ?
Comment interpréter les taches fluorescentes et quand aller plus loin ?
Ce que l’expérience atelier de Digi-paris-sud révèle sur la détection UV
Ce que la méthode UV ne dit pas toujours
Sources

Quel matériel choisir pour une détection fuite climatisation UV fiable ?

Tous les traceurs ne se valent pas. Un circuit de climatisation automobile fonctionne avec de l’huile PAG, contrairement aux systèmes résidentiels qui utilisent de l’huile POE : injecter le mauvais additif dégrade la lubrification et accélère l’usure des joints, comme le signale Fluotechnik. Avant tout achat, vérifiez la fiche de données de sécurité (FDS) du produit et sa compatibilité avec votre fluide, qu’il s’agisse de R134a ou du plus récent R1234yf.

Côté lampe, visez du 365 nanomètres avec une puissance d’au moins 3 W. Une lampe trop faible ou mal calibrée noiera la fluorescence dans le bruit visuel, surtout sur un condenseur encrassé. Les modèles équipés d’une lentille de focalisation ou d’une barre LED facilitent l’inspection des échangeurs difficiles d’accès. Des fabricants comme WAECO proposent des kits complets associant lampe et additif TRACER®, un traceur concentré sans solvant compatible R1234yf et R134a.

Votre trousse doit aussi contenir :

Une seringue graduée pour un dosage précis selon notice
Un adaptateur SAE correspondant à votre raccord de service
Des lunettes filtrantes anti-UV
Des chiffons non pelucheux pour essuyer sans laisser de traces trompeuses

Conseil de pro : Méfiez-vous des traceurs premier prix à base de solvants agressifs. Ils diluent l’huile du circuit et fragilisent les joints toriques, ce qui peut créer une nouvelle fuite là où il n’y en avait pas.

Comment préparer le circuit avant d’injecter le traceur UV ?

Une lecture fiable dépend entièrement de la qualité de la préparation. Voici la marche à suivre :

Récupérez et recyclez le fluide existant avec une station dédiée avant toute intervention, en notant la quantité récupérée pour comparaison ultérieure.
Calculez le dosage du traceur selon le repère de 8 à 10 ml par kilogramme de fluide, en vérifiant toujours la notice du fabricant car les concentrations varient d’un produit à l’autre, comme le précise Fluotracking.
Préparez la seringue sans bulles d’air, purgez-la, puis raccordez l’adaptateur SAE côté basse pression.
Choisissez un local assombri pour l’inspection, portez vos lunettes filtrantes et vos gants, et gardez la lampe éteinte tant que le traceur n’a pas eu le temps de circuler.

Sur les véhicules hybrides ou électriques, une précaution supplémentaire s’impose : isolez systématiquement les composants haute tension avant toute manipulation du circuit de climatisation. La zone du compresseur électrique ne se traite pas comme un compresseur thermique classique, et une erreur de branchement peut avoir des conséquences bien plus graves qu’une fuite de gaz.

Quelle procédure suivre pour inspecter le circuit à la lampe UV ?

Une fois le traceur injecté, patientez entre 10 et 15 minutes moteur tournant, climatisation activée, pour laisser le colorant circuler dans tout le circuit avec l’huile et le fluide. Certaines fuites lentes ne se révèlent qu’après un contrôle différé, le lendemain : c’est une pratique courante en atelier lorsque la première inspection ne donne rien de concluant.

Suivez ensuite un ordre d’inspection logique plutôt que de balayer au hasard :

Condenseur, à l’avant du véhicule, souvent le premier point touché par les projections de gravillons
Compresseur, en particulier autour de l’arbre d’entraînement et des raccords
Détendeur, zone sensible aux vibrations et aux chocs thermiques
Évaporateur, plus difficile d’accès, généralement derrière le tableau de bord
Flexibles et raccords, aux points de sertissage et aux joints toriques
Bac de récupération sous le véhicule, où des traces peuvent s’accumuler par gravité

Pour chaque zone, tenez la lampe à 10 ou 20 centimètres de la surface, déplacez-la lentement plutôt que de balayer vite, et laissez le temps à vos yeux de s’adapter à l’obscurité. Les guides d’atelier recommandent de porter systématiquement des lunettes filtrantes et de photographier chaque zone suspecte pour documenter la détection, une étape qui devient précieuse si vous devez justifier une réparation auprès d’un client ou d’une assurance.

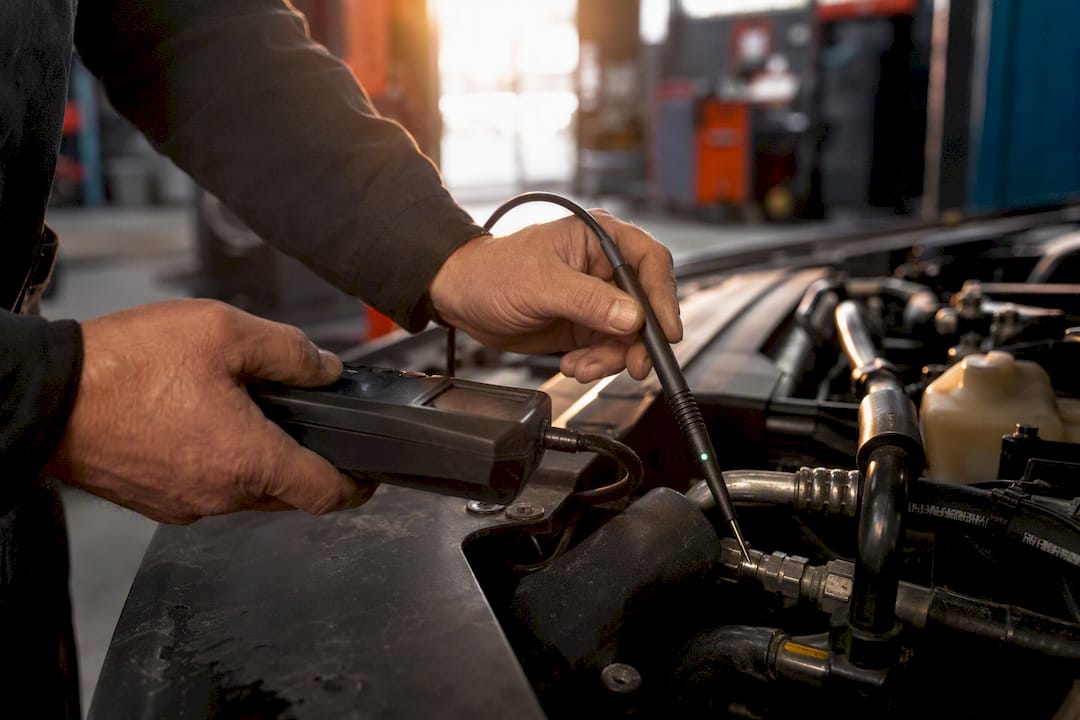

Un détecteur électronique comme le testo 316-4 descend sous les 3 grammes par an de sensibilité, ce qui en fait un complément utile pour confirmer une source repérée par fluorescence, notamment sur les fuites très lentes que l’œil peine à distinguer d’une simple auréole d’huile résiduelle.

Une fois le point de fuite confirmé, encerclez-le au marqueur, nettoyez les résidus de traceur autour de la zone pour éviter toute confusion lors d’un futur contrôle, et notez l’emplacement précis dans votre compte-rendu.

Comment interpréter les taches fluorescentes et quand aller plus loin ?

Trois scénarios reviennent le plus souvent en atelier, et chacun appelle une réponse différente.

Observation sous UV	Interprétation	Action recommandée
Fluorescence franche, ponctuelle	Fuite localisée et confirmée	Nettoyer, réparer le joint ou la pièce, puis re-tester
Fluorescence diffuse, en auréole	Traceur qui a migré sans point d’origine clair	Nettoyer entièrement, refaire circuler le traceur, réinspecter à J+1
Rien de visible mais climatisation peu efficace	Fuite trop lente pour le marquage UV seul, ou composant inaccessible	Passer à un détecteur électronique, une pesée à la recharge ou un test sous azote

Les erreurs classiques viennent souvent d’un surdosage de traceur, qui crée des projections trompeuses, ou d’une lecture trop précoce avant que le colorant n’ait fini de circuler. Dans les deux cas, mieux vaut nettoyer entièrement le circuit visible et refaire le test que de se fier à un résultat douteux.

Quand le marquage UV ne suffit pas, plusieurs méthodes prennent le relais : le détecteur électronique à hydrogène ou hélium, la pesée précise à la recharge pour détecter une perte de masse, le test sous azote qui met le circuit sous pression sans fluide actif, ou le tirage au vide qui révèle une fuite par la remontée de pression après isolation. Les tutoriels d’atelier insistent d’ailleurs sur l’intérêt d’un test final au tirage au vide après toute réparation, histoire de valider que l’étanchéité tient dans la durée.

Un point de vigilance supplémentaire concerne les fluides R32, classés A2L : un traceur POE adapté existe, mais leur caractère légèrement inflammable impose des précautions de manipulation spécifiques que l’on ne retrouve pas avec le R134a classique. Sur un évaporateur inaccessible, un circuit au R32, ou une fuite intermittente qui résiste à deux tentatives de marquage, mieux vaut confier le diagnostic à un professionnel équipé.

Ce que l’expérience atelier de Digi-paris-sud révèle sur la détection UV

Digi-paris-sud intervient sur la recharge et le diagnostic de climatisation depuis 2012, à domicile comme en centre, avec des ingénieurs motoristes habitués à traiter tous types de circuits, du véhicule particulier à l’utilitaire. Cette pratique quotidienne façonne une méthode de travail précise :

Contrôle initial du niveau de fluide et de la pression avant toute injection de traceur
Dosage mesuré à la seringue graduée, jamais à l’estimation
Photographies systématiques des zones fluorescentes pour le dossier client
Re-test après réparation, avec circulation du fluide sur 10 à 15 minutes avant contrôle final

Digi-paris-sud recommande une intervention directe plutôt qu’un diagnostic en solo dès que l’évaporateur est suspecté, sur un circuit récent au R1234yf ou R32, ou lorsque deux tentatives de marquage UV ne donnent rien de concluant. Le dossier sur les symptômes de fuite de climatisation détaille les signes qui doivent alerter avant même de sortir la lampe UV.

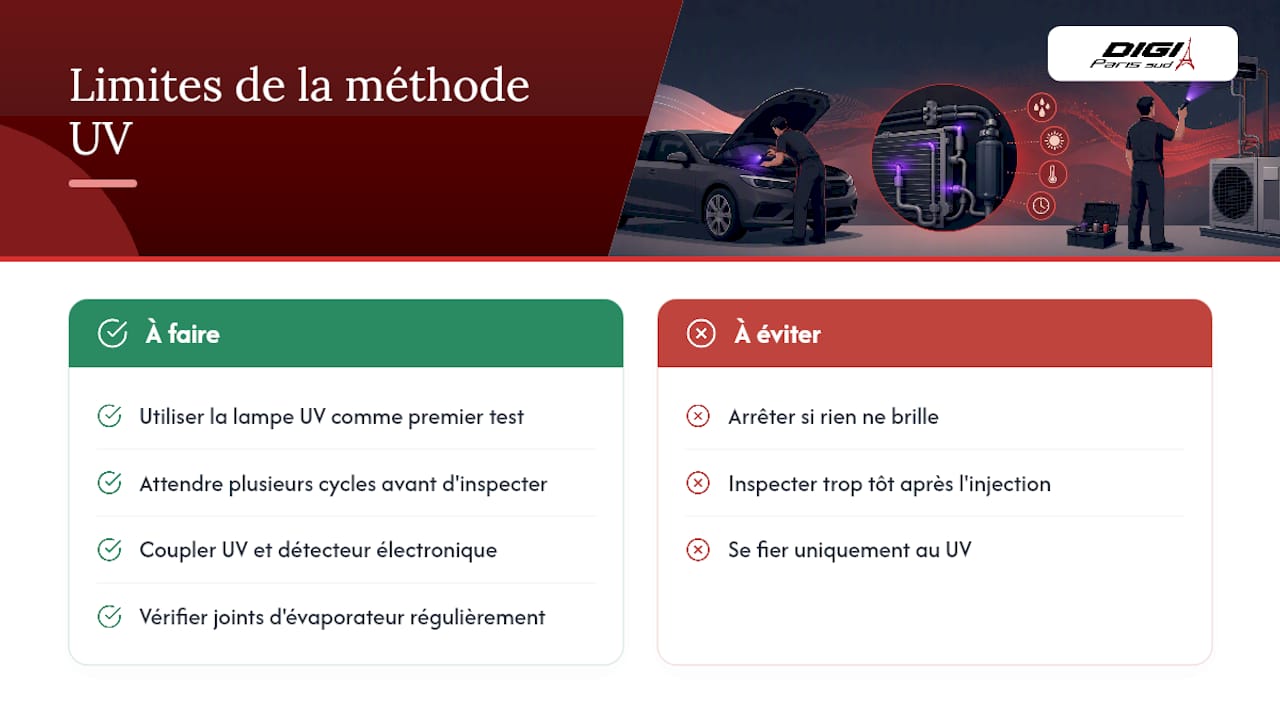

Ce que la méthode UV ne dit pas toujours

La détection par traceur UV a un défaut qu’on lui reproche rarement : elle donne une fausse impression d’exhaustivité. Une tache fluorescente franche rassure, mais l’absence de fluorescence ne prouve rien. Beaucoup de bricoleurs arrêtent leur diagnostic dès qu’ils ne voient rien briller, alors qu’une fuite lente sur un joint d’évaporateur peut rester invisible pendant des semaines de marquage.

L’autre angle mort, c’est la précipitation. Inspecter dix minutes après l’injection, sur un circuit à peine remis sous pression, donne souvent un résultat négatif qui ne veut rien dire. Le traceur a besoin de temps et de cycles de fonctionnement pour atteindre les zones les plus reculées du circuit.

Ma conviction, après avoir croisé les pratiques d’atelier et les fiches techniques des fabricants : la lampe UV reste l’outil le plus accessible et le plus parlant pour un premier diagnostic, mais elle fonctionne mieux en duo qu’en solo. Coupler le marquage UV à un détecteur électronique, même basique, change réellement la fiabilité du verdict, surtout sur les fuites lentes qui font perdre le plus de temps aux propriétaires.

— Fabien
