Le voyant moteur s’allume. Pas d’explication immédiate, pas de bruit inhabituel, rien d’évident. Cette situation, des milliers de conducteurs la vivent chaque année sans savoir quoi faire. Remplacer une pièce au hasard peut coûter plusieurs centaines d’euros pour rien. Un diagnostic électronique professionnel, mené avec méthode et les bons outils, permet au contraire d’identifier la cause réelle en quelques étapes précises. Ce guide vous présente l’approche structurée utilisée par les techniciens motoristes pour éviter les erreurs coûteuses et cibler directement l’intervention nécessaire.
Table des matières
- Comprendre le diagnostic électronique moteur : principes et enjeux
- Préparer son intervention : outils et données nécessaires
- Étapes du diagnostic électronique moteur professionnel
- Interpréter les résultats et éviter les erreurs courantes
- Confirmer et fiabiliser la réparation
- Pourquoi la méthode professionnelle change tout : notre point de vue
- Besoin d’un diagnostic professionnel près de chez vous ?
- Questions fréquentes sur le diagnostic électronique moteur
Points Clés
| Point | Détails |
|---|---|
| Approche structurée gagnante | Un diagnostic moteur professionnel suit une méthodologie rigoureuse qui allie analyse électronique et validation terrain. |
| Congruence données et symptômes | Les outils de diagnostic permettent de corréler précisément les défauts aux conditions réelles d’apparition, évitant les erreurs. |
| Validation avant réparation | Toujours confirmer un code défaut par une mesure complémentaire avant toute intervention pour éviter le remplacement inutile. |
| Importance du statut des codes | La priorité des réparations dépend du statut des codes (permanent, intermittent, mémorisé), pour cibler les anomalies critiques. |
| S’appuyer sur l’expertise | Un professionnel saura exploiter tous les outils et procédures pour garantir l’efficacité du diagnostic et la fiabilité des réparations. |
Comprendre le diagnostic électronique moteur : principes et enjeux
Un diagnostic électronique moteur ne se résume pas à brancher une valise OBD et lire un code. C’est une démarche structurée qui combine plusieurs sources d’information pour aboutir à une conclusion fiable. La différence entre une approche amateur et une approche professionnelle réside précisément dans cette rigueur méthodologique.
Un technicien non formé va souvent s’arrêter au code défaut affiché, remplacer la pièce mentionnée, puis constater que le problème revient. Un professionnel, lui, traite le code comme un indice de départ, pas comme une réponse définitive. Une méthodologie “atelier” combine la collecte des symptômes, l’inspection mécanique et visuelle, puis l’utilisation progressive des outils de diagnostic. Chaque étape filtre les hypothèses et rapproche du diagnostic réel.
L’électronique embarquée des véhicules modernes génère des dizaines de paramètres en permanence. Ces données, correctement interprétées, racontent l’histoire complète du comportement moteur. Ignorer cette richesse d’information revient à consulter un médecin qui ne lirait qu’un seul résultat d’analyse sans regarder le reste du dossier.
Voici ce qu’un diagnostic électronique professionnel permet de faire :
- Identifier la source exacte d’un dysfonctionnement sans démonter inutilement
- Distinguer un symptôme d’une cause racine
- Détecter des pannes invisibles à l’inspection visuelle
- Évaluer la gravité réelle d’un défaut avant toute intervention
- Optimiser la gestion des pannes intermittentes qui n’apparaissent que dans certaines conditions
“Le diagnostic professionnel n’est pas une option coûteuse. C’est l’étape qui évite de dépenser trois fois plus en réparations inutiles.”
Préparer son intervention : outils et données nécessaires
Une fois les enjeux du diagnostic définis, il convient de réunir les outils et les informations nécessaires pour réussir son analyse. Un diagnostic mal préparé, même avec de bons outils, produit des résultats incomplets.
L’outil central reste la valise de diagnostic. Mais toutes les valises ne se valent pas. Une valise générique OBD lira les codes standard, mais ne donnera pas accès aux paramètres constructeur spécifiques. Pour un véhicule récent, un outil de niveau professionnel ou semi-professionnel capable de communiquer avec tous les calculateurs du véhicule est indispensable. L’efficacité du diagnostic dépend du couple “outils + base documentaire” incluant les menus d’analyse, les valeurs de référence, les données OBD et leur interprétation structurée.
| Outil | Rôle principal | Niveau requis |
|---|---|---|
| Valise de diagnostic OBD | Lecture des codes défaut et des données en temps réel | Indispensable |
| Multimètre numérique | Mesure de tension, résistance et continuité | Indispensable |
| Oscilloscope automobile | Analyse des signaux électriques complexes | Professionnel |
| Manomètre de pression | Vérification de la pression carburant ou turbo | Selon cas |
| Capteur de température IR | Mesure sans contact de composants suspects | Utile |
En parallèle des outils physiques, la documentation technique est tout aussi critique. Les schémas électriques, les valeurs constructeur des capteurs, les procédures de test officielles : sans ces références, un technicien ne peut pas savoir si une valeur lue est normale ou anormale pour ce véhicule précis.
Conseil de pro : avant toute intervention, notez précisément les symptômes décrits par le conducteur. Depuis quand ? Dans quelles conditions ? Moteur chaud ou froid ? Ces détails orientent immédiatement l’analyse vers les systèmes les plus susceptibles d’être impliqués.
Rassembler le carnet d’entretien, les codes VIN (numéro d’identification du véhicule), le kilométrage exact et l’historique des réparations récentes complète la préparation. Un moteur qui vient de recevoir une pièce neuve et qui déclenche un code lié à cette pièce donne une piste très directe.

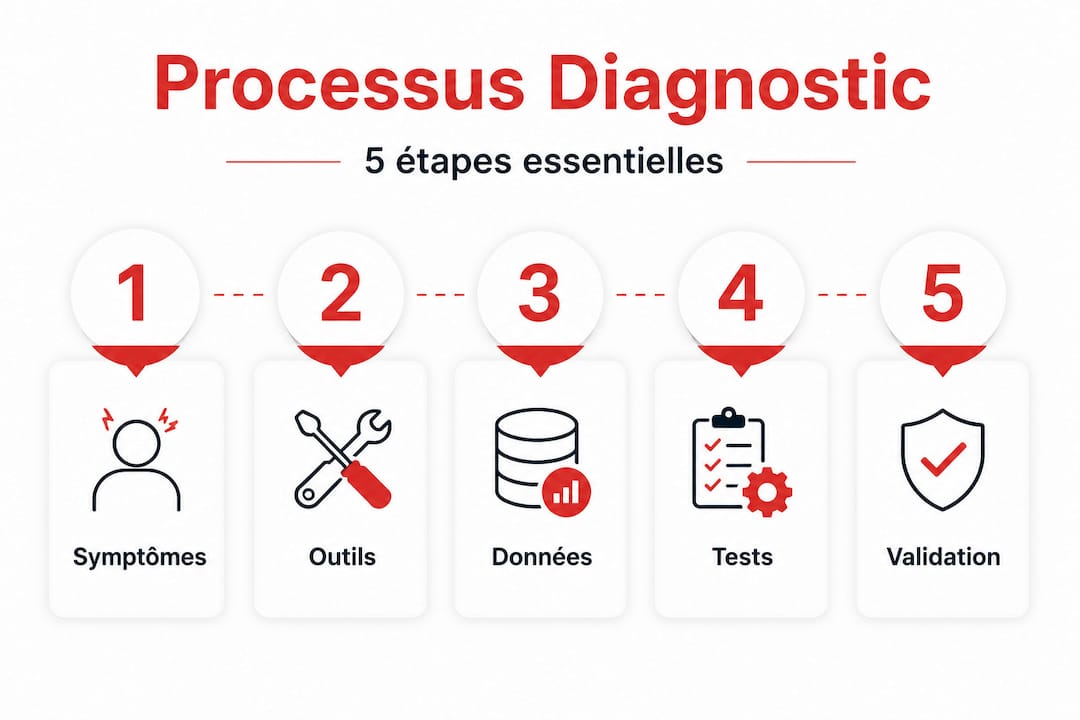

Étapes du diagnostic électronique moteur professionnel
Avec les outils et données prêts, passons à la procédure détaillée pour mener à bien un diagnostic efficace.
Collecte des symptômes et inspection visuelle : Avant de brancher quoi que ce soit, examinez visuellement le moteur. Cherchez des fuites, des câbles endommagés, des connecteurs mal enfichés, des traces de surchauffe. Une fuite de carburant visible, par exemple, oriente immédiatement vers les composants du circuit d’injection.
Connexion de la valise et lecture des codes défaut OBD : Branchez la valise sur le port OBD2, généralement situé sous le tableau de bord côté conducteur. Les étapes de diagnostic professionnel incluent le recueil des symptômes, l’inspection visuelle, la lecture OBD, puis l’approfondissement avec des tests électroniques. Notez tous les codes présents, y compris ceux qui semblent sans lien avec le problème principal.
Lecture des données freeze frame : Les données freeze frame (données figées) sont une photographie des paramètres moteur au moment exact où le défaut s’est déclenché. Régime moteur, charge, température, richesse du mélange : toutes ces informations sont capturées. Les données freeze frame aident à corréler les conditions de la panne et évitent d’effectuer des tests hors contexte.
Analyse des paramètres en temps réel (live data) : Connectez la valise en mode live data et faites tourner le moteur dans les conditions qui reproduisent la panne. Comparez les valeurs affichées aux valeurs de référence constructeur. Un capteur MAF (débitmètre d’air) qui lit 2,5 g/s à froid au ralenti alors que la valeur normale est entre 3 et 4 g/s pointe directement vers ce composant.
Reproduction des conditions de panne : C’est souvent l’étape la plus longue. Une panne qui n’apparaît qu’à 80 km/h en montée sous forte charge nécessite de reproduire exactement cette situation, valise connectée, pour capturer les données au bon moment.
| Étape | Outils utilisés | Objectif |
|---|---|---|
| Inspection visuelle | Yeux, lampe, mains | Éliminer les causes évidentes |
| Lecture OBD | Valise de diagnostic | Identifier les codes défaut |
| Freeze frame | Valise de diagnostic | Contextualiser la panne |
| Live data | Valise de diagnostic | Observer le comportement en conditions réelles |
| Mesures électriques | Multimètre, oscilloscope | Confirmer la défaillance d’un composant |
Conseil de pro : ne réinitialisez jamais les codes défaut avant d’avoir enregistré et documenté l’intégralité des informations. Effacer les codes sans les analyser revient à détruire les seules preuves disponibles.
- Confirmation par mesures électriques ciblées : Après avoir identifié le composant suspect, mesurez directement sa résistance, sa tension d’alimentation ou son signal de sortie avec un multimètre ou un oscilloscope. Un capteur de position d’arbre à cames (CMP) peut afficher un code P0340, mais seule une mesure du signal réel confirme s’il est défaillant ou si le problème vient du câblage.
Tout au long de ce processus, la gestion des pannes intermittentes reste le défi le plus difficile, car le défaut n’est pas toujours reproductible lors du passage en atelier.
Interpréter les résultats et éviter les erreurs courantes
Après avoir collecté et exploité les données électroniques, il reste à bien interpréter ces résultats pour passer à l’action sans erreur.
La première erreur la plus fréquente : remplacer une pièce uniquement parce qu’un code défaut la désigne. Un code P0171 (mélange trop pauvre côté bancaire 1) ne signifie pas que l’injecteur est mort. Il peut pointer vers une fuite d’air, un capteur de masse d’air défaillant, une pompe à carburant fatiguée ou même une sonde lambda hors service. Sans analyse complémentaire, vous remplacez au hasard.
- Un code actif signale un problème présent à l’instant du diagnostic
- Un code mémorisé indique un problème passé qui n’est peut-être plus présent
- Un code intermittent est le plus délicat : le défaut disparaît et réapparaît selon les conditions
- Un code sans symptôme visible mérite surveillance avant intervention
“Pour les véhicules multiplexés récents, seul un diagnostic outillé permet d’éviter l’interprétation erronée d’un voyant moteur.”
Pour les pannes qui n’apparaissent qu’occasionnellement, la méthode professionnelle croise plusieurs sources. Le traitement des pannes intermittentes exige de croiser codes OBD, données freeze frame, enregistrements CAN et mesures électriques pour isoler précisément l’événement. Un seul type de donnée ne suffit jamais.
La gestion des pannes intermittentes demande patience et rigueur. Parfois, il faut équiper le véhicule d’un enregistreur de données, laisser le conducteur rouler plusieurs jours, puis récupérer l’enregistrement pour analyser ce qui s’est passé exactement au moment de la panne.
Conseil de pro : créez une fiche de suivi pour chaque véhicule. Notez les codes trouvés, les valeurs mesurées, les tests effectués et leurs résultats. Si le problème revient deux semaines plus tard, vous avez une base de comparaison précieuse.
La validation finale doit confirmer que le composant identifié est bien la cause et pas simplement un symptôme d’un problème plus profond. Un alternateur qui chute en tension peut provoquer des dizaines de codes défaut dans tous les calculateurs. La cause unique génère des symptômes multiples.
Confirmer et fiabiliser la réparation
Après avoir interprété les codes et validé l’événement, il ne reste plus qu’à confirmer votre diagnostic et fiabiliser la réparation.
Tests de cohérence croisés : Avant toute réparation, validez votre hypothèse par plusieurs mesures complémentaires. Par exemple, si vous suspectez un injecteur diesel défaillant, effectuez un test de retour d’injecteur et mesurez la correction d’injection dans les données live. La pratique professionnelle consiste à compléter la lecture électronique par des tests de cohérence, comme la correction de carburant ou le test de retour injecteur sur diesel, pour confirmer l’origine avant réparation.
Priorisation selon le statut du code : Tous les codes ne méritent pas la même urgence. Commencer par les codes génériques dans la zone de panne, puis affiner avec les données constructeur et la procédure de test, en tenant compte du statut (permanent, en attente ou historique). Un code historique sur un véhicule récemment entretenu peut simplement être un résidu d’une intervention passée.
Vérification post-réparation : Une fois la réparation effectuée, effacez les codes et refaites tourner le véhicule dans les mêmes conditions que celles qui déclenchaient la panne. Si aucun code ne revient et que tous les paramètres live data rentrent dans les valeurs normales, la réparation est confirmée.
Test sur route contrôlé : Pour valider complètement, un essai routier instrumenté, valise connectée en mode enregistrement, permet de s’assurer que le problème ne réapparaît pas dans les conditions réelles. C’est l’équivalent d’une vérification finale avant de rendre le véhicule au client.
Conseil de pro : documentez systématiquement les valeurs obtenues avant et après réparation. Cette traçabilité prouve l’efficacité de l’intervention et protège en cas de litige ou de réclamation ultérieure.
Pourquoi la méthode professionnelle change tout : notre point de vue
Lorsque toutes ces étapes sont maîtrisées, quelque chose devient évident : la majorité des réparations coûteuses résultent d’un diagnostic insuffisant, pas d’une panne vraiment complexe. Nous observons cela régulièrement dans notre atelier.
Un propriétaire arrive avec une facture de 800 euros provenant d’un autre garage pour un injecteur remplacé. Le voyant est revenu allumé 15 jours plus tard. La vraie cause ? Une fuite d’air en amont du débitmètre, visible en 10 minutes avec une fumigène et une lecture live data. L’injecteur fonctionnait parfaitement.
Ce que la méthode professionnelle apporte, c’est la capacité de ne pas confondre l’effet et la cause. Un technicien expérimenté ne traite jamais un code comme une réponse. Il le traite comme une question de départ. Cette nuance, apparemment simple, change radicalement les résultats. Les données freeze frame révèlent le contexte. Le live data révèle le comportement. Les mesures électriques confirment la défaillance physique. Trois niveaux de preuves convergentes avant d’agir.
Ce que nous défendons ici va à l’encontre d’une culture du “diagnostic rapide.” Il vaut mieux passer deux heures à analyser correctement qu’une heure à remplacer et une semaine à recommencer. L’approche professionnelle du diagnostic moteur économise du temps, de l’argent et protège la longévité du moteur. Et contrairement aux idées reçues, elle est accessible, même pour des véhicules courants du quotidien.
Besoin d’un diagnostic professionnel près de chez vous ?
Si les étapes décrites dans ce guide vous semblent complexes à mettre en œuvre seul, ou si votre voyant moteur s’entête à revenir malgré des interventions répétées, il est temps de confier votre véhicule à des ingénieurs motoristes formés à ces méthodes.
Chez Digi Paris Sud, fondée en 2012, nos techniciens appliquent exactement cette approche structurée pour chaque diagnostic professionnel à Paris Sud : collecte des symptômes, lecture OBD complète, analyse freeze frame, live data et mesures électriques ciblées avant toute réparation. Nous travaillons aussi bien sur voitures particulières, utilitaires que sur motos. Pas de remplacement au hasard, pas d’hypothèses non vérifiées. Prenez rendez-vous pour un diagnostic précis et économisez sur des réparations inutiles.
Questions fréquentes sur le diagnostic électronique moteur
Faut-il systématiquement remplacer une pièce si un code défaut s’affiche ?
Non, il est recommandé de confirmer l’anomalie par des tests complémentaires avant toute réparation. La validation via codes, freeze frame et live data permet d’éviter le remplacement aveugle et de cibler la vraie cause.
À quoi servent les données freeze frame lors d’un diagnostic ?
Elles permettent de comprendre les conditions précises du moteur au moment de la panne. En diagnostic électronique, les données freeze frame aident à corréler l’instant de déclenchement du code avec les paramètres moteur enregistrés.
Qu’est-ce qu’une panne intermittente et comment l’identifier ?
Une panne intermittente provoque un défaut qui n’apparaît que dans certaines conditions, et il faut croiser données, essais et mesures pour la localiser. Une approche professionnelle croise OBD, freeze frame et mesures pour isoler précisément l’événement.
Comment différencier un code défaut permanent d’un code temporaire ?
Un code permanent signale une anomalie active à traiter immédiatement, contrairement à un code mémorisé qui demande simplement surveillance ou confirmation. Le statut du code change la priorisation et détermine si une réparation immédiate est nécessaire.
