Soudure TIG acier inox : explication et réglages pratiques

Le soudage TIG (procédé n°14 selon la norme NF EN ISO 4063) est la méthode de référence pour obtenir des cordons inox propres, sans projections et résistants à la corrosion. L’arc s’établit entre une électrode en tungstène non fusible et la pièce, sous couverture d’argon pur ; le métal d’apport est introduit séparément à la main. Résultat : un contrôle de pénétration et une finition esthétique que le MIG/MAG ne peut pas égaler sur tôles fines ou tuyauteries.

Quatre leviers commandent la qualité d’une soudure TIG inox :

• Chimie : choisir le bon métal d’apport (ER308L, ER316L ou ER309L selon la nuance et l’assemblage).
• Chaleur : maîtriser l’apport thermique pour éviter déformations et perte de passivation.
• Atmosphère : protéger l’endroit et l’envers avec de l’argon, surtout en tuyauterie.
• Préparation : propreté absolue des surfaces et jeu d’assemblage adapté à l’épaisseur.

Le TIG s’impose pour les tôles fines (moins de 6 mm), la tuyauterie sanitaire ou alimentaire, et toute application où l’esthétique compte. Sa limite principale reste la productivité : l’Institut de Soudure indique une vitesse manuelle typique d’environ 10 cm/min, soit deux à trois fois moins rapide que le MIG sur une même passe.

Points clés

Le soudage TIG est la méthode de référence pour l’inox dès que la qualité, l’esthétique ou la résistance à la corrosion sont des critères prioritaires, à condition de maîtriser les quatre leviers : métal d’apport, apport thermique, protection gazeuse et préparation des surfaces.

Table des matières

• Comment fonctionne le TIG appliqué à l’inox ?
• Quel équipement choisir pour souder l’inox au TIG ?
• Réglages pratiques : ampérage, polarité et débit de gaz
• Comment préparer vos pièces avant de souder l’inox ?
• Quelles variantes du TIG utiliser selon votre situation ?
• Souder de l’acier sur de l’inox : ce qu’il faut vraiment savoir
• Quels défauts surveiller et comment les corriger ?
• Post-traitements après soudure inox : comment restaurer la protection ?
• Sécurité en atelier : ce que le TIG inox impose comme précautions
• Checklist pas à pas pour une soudure TIG inox réussie
• Digi-paris-sud et la fabrication de lignes inox sur mesure
• Mon point de vue : quand le TIG s’impose et quand il ne s’impose pas
• Sources

Comment fonctionne le TIG appliqué à l’inox ?

L’arc électrique jaillit entre la pointe de l’électrode en tungstène et la surface de la pièce. L’électrode ne fond pas : elle conduit le courant et maintient l’arc, rien de plus. Le métal d’apport, sous forme de baguette, est amené à la main dans le bain de fusion, ce qui donne au soudeur un contrôle total sur la quantité de matière déposée.

Le gaz inerte joue un rôle aussi important que l’arc lui-même. L’argon enveloppe le bain et empêche l’oxygène et l’azote atmosphériques de contaminer le cordon. Sur l’inox austénitique, on peut introduire de faibles teneurs d’hydrogène dans le mélange pour augmenter la pénétration et améliorer la brillance du cordon ; Air Liquide documente ces mélanges Ar‑H₂ et Ar‑He pour les applications spécifiques.

Pour l’inox en particulier, trois conséquences pratiques découlent du procédé :

• L’inox conduit moins bien la chaleur que l’acier doux : la chaleur se concentre dans la zone fondue, ce qui favorise les déformations si l’apport thermique n’est pas maîtrisé.
• L’absence de projections préserve la couche passive autour du cordon, à condition de ne pas surchauffer.
• La pénétration est précise et reproductible, ce qui en fait le procédé de choix pour les assemblages à tolérance serrée.

Face au MIG/MAG, le TIG perd sur la cadence mais gagne sur la qualité visuelle et mécanique. Pour des épaisseurs supérieures à 8–10 mm en série, le MIG devient plus rationnel. En dessous, ou dès que la finition est un critère, le TIG s’impose.

Quel équipement choisir pour souder l’inox au TIG ?

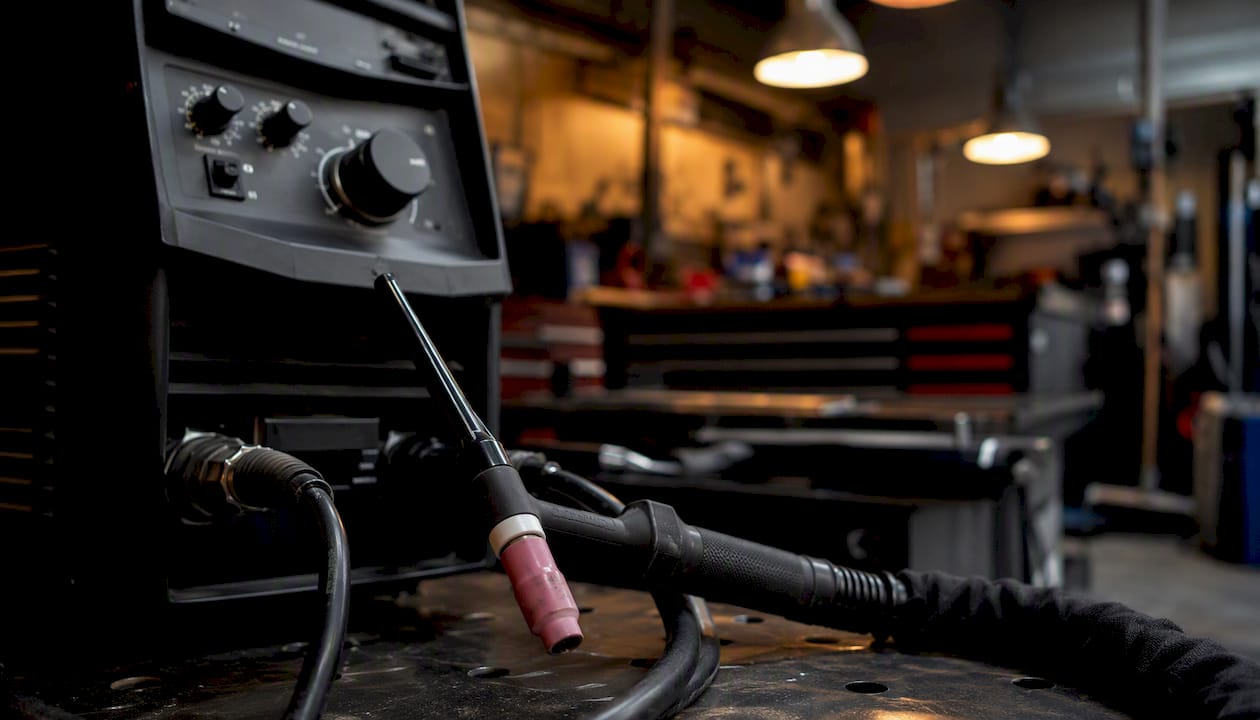

Générateur et torche

Un générateur à courant continu lisse (DC) suffit pour l’inox. Le courant pulsé (TIG pulsé) est un plus pour les faibles épaisseurs : il alterne phases de forte et faible intensité, ce qui réduit l’apport calorifique global. L’amorçage haute fréquence (HF) est préférable pour ne pas contaminer l’électrode au contact.

La torche refroidie à air convient jusqu’à environ 150–200 A pour des durées raisonnables. Au-delà, ou pour des séries longues, une torche refroidie à eau évite la surchauffe et améliore le confort de soudage.

Électrodes en tungstène

Le choix de l’électrode conditionne la stabilité de l’arc. Fronius détaille l’impact des différents types sur la stabilité d’arc et la durée de vie de l’électrode :

• WL20 (lanthane, bande dorée) : polyvalente, excellente pour le DC sur inox, amorçage facile, durée de vie élevée. C’est le choix par défaut en atelier.
• WP (tungstène pur, bande verte) : réservée à l’AC (aluminium, magnésium) ; inutile sur inox en DC.
• WZ8 (zirconium, bande blanche) : également orientée AC, tient mieux en boule que le WP.
• WT20 (thorié, bande rouge) : très stable en DC, mais radioactive à faible niveau ; de moins en moins utilisée en Europe au profit du lanthane.

L’affûtage de la pointe en cône allongé (angle 20–30°) est indispensable en DC pour concentrer l’arc et obtenir une pénétration précise.

Gaz de protection et mélanges

Les mélanges Ar‑He augmentent la pénétration et la vitesse de soudage sur les fortes épaisseurs.

Métaux d’apport : tableau de correspondance

Le principe du suralliage est simple : le métal d’apport doit avoir une teneur en éléments d’alliage (chrome, nickel, molybdène) légèrement supérieure à celle du métal de base, pour compenser la dilution et maintenir la résistance à la corrosion. Alloy Materials publie les correspondances standardisées suivantes :

La température entre passes doit rester inférieure à 175 °C pour les austénitiques, afin d’éviter la sensibilisation aux joints de grains.

Réglages pratiques : ampérage, polarité et débit de gaz

Polarité et courant

Sur inox, on travaille systématiquement en DCEN (courant continu, électrode négative). Le DCEP (électrode positive) n’est pas utilisée sur inox en TIG standard.

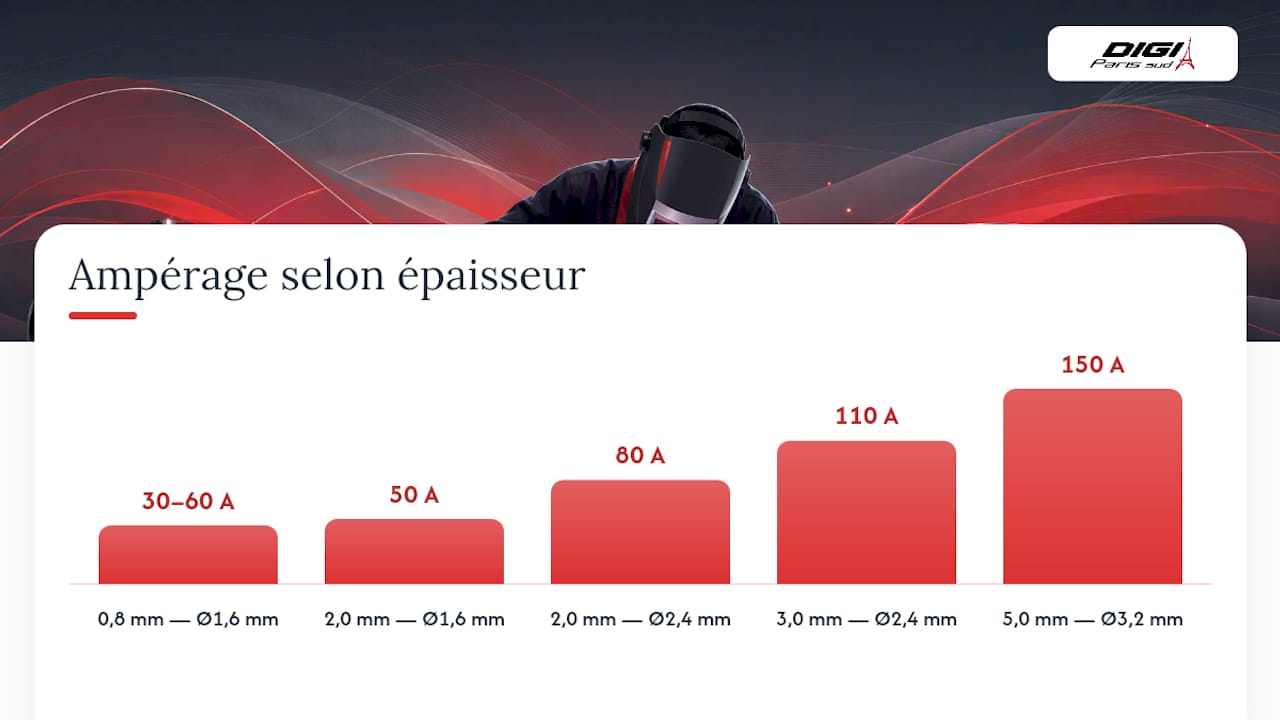

Tableau ampérage / épaisseur / diamètre d’électrode

Ces plages sont indicatives : la vitesse de soudage, le type de joint et la position influencent le réglage final.

Débit de gaz et prégaz/postgaz

Un débit d’argon de 8 à 12 L/min couvre la plupart des situations en torche standard. Trop faible, le bain s’oxyde ; trop élevé, on crée des turbulences qui aspirent de l’air dans la couverture gazeuse. Le prégaz (1–2 secondes avant l’arc) purge l’air résiduel dans la torche.

Conseil de pro : Sur les premières passes d’un nouveau réglage, observez la couleur du cordon immédiatement après solidification. Un cordon argenté à légèrement doré indique une bonne protection gazeuse. Du bleu foncé ou du gris mat signale une contamination : vérifiez le débit, les raccords de gaz et la propreté des pièces avant de continuer.

Comment préparer vos pièces avant de souder l’inox ?

La propreté n’est pas une option sur l’inox : une trace de graisse, d’huile de coupe ou d’oxyde suffit à provoquer porosités et inclusions. Voici la séquence à respecter.

• Dégraissage : acétone ou alcool isopropylique sur chiffon non pelucheux, en essuyant dans un seul sens pour ne pas redistribuer les contaminants.
• Brossage : brosse en acier inoxydable dédiée exclusivement à l’inox. Une brosse ayant touché de l’acier doux dépose des particules de fer qui rouillent ensuite sur la surface.
• Chanfrein : à partir de 3 mm d’épaisseur, un chanfrein en V (angle 60–70°) améliore la pénétration et réduit le risque de manque de fusion. En dessous de 3 mm, un bord droit suffit.
• Jeu d’assemblage : prévoir 0 à 0,5 mm pour les tôles fines (moins de 2 mm), 0,5 à 1,5 mm pour les épaisseurs moyennes. Un jeu trop serré empêche la fusion ; trop large, il provoque un effondrement du bain.
• Pointage : réaliser des points de soudure espacés régulièrement avant la passe définitive pour maintenir le jeu et limiter les déformations thermiques.

Purge de l’envers pour la tuyauterie

Sur les tubes et tuyaux, l’envers du cordon est exposé à l’air si on ne le protège pas. RocDacier avertit clairement : sans inertage adéquat, le rochage (oxydation sévère et irréversible de l’envers) compromet la résistance à la corrosion même si le cordon visible paraît propre. La méthode consiste à injecter de l’argon à l’intérieur du tube via un bouchon de purge, à maintenir une légère surpression positive, et à ne commencer le soudage qu’une fois l’oxygène résiduel descendu sous 100 ppm (mesurable avec un analyseur d’oxygène).

Conseil de pro : Pour les petits diamètres, un simple bouchon en papier kraft légèrement humide de chaque côté de la zone à souder suffit à confiner l’argon de purge. Retirez-le dès la fin de la passe pour ne pas le brûler dans le tube.

Quelles variantes du TIG utiliser selon votre situation ?

Le TIG manuel n’est qu’une des formes du procédé.

• TIG pulsé : le courant alterne entre une valeur de pointe (fusion) et une valeur de base (refroidissement partiel). Sur les tôles fines (moins de 1,5 mm), cela réduit le risque de perforation et limite les déformations. La fréquence de pulsation (de quelques Hz à plusieurs centaines) influe sur la morphologie du cordon.
• Fil froid (cold wire) : un dévidoir motorisé amène la baguette dans le bain à vitesse constante, libérant la main du soudeur pour se concentrer sur la torche. La cadence augmente sensiblement sans sacrifier la qualité.
• Fil chaud (hot wire) : la baguette est préchauffée par effet Joule avant d’entrer dans le bain, ce qui accroît encore le taux de dépôt. Utilisé surtout sur les fortes épaisseurs ou en rechargement.
• TIG orbital : la torche tourne automatiquement autour du tube selon un programme préétabli. Fronius souligne que ce procédé est particulièrement adapté à la tuyauterie pharmaceutique, alimentaire et aéronautique, où la répétabilité est une exigence de qualification. La contrepartie : un investissement en équipement et en programmation significatif, et une qualification de mode opératoire spécifique.
• TIG automatisé (robotisé) : pour les séries longues sur géométries simples. La vitesse de soudage dépasse largement le manuel, mais la mise au point initiale est coûteuse.

La limite commune à toutes ces variantes reste l’épaisseur : au-delà de 10–12 mm, le TIG devient moins compétitif que le MIG ou le soudage plasma, même en automatisé.

Souder de l’acier sur de l’inox : ce qu’il faut vraiment savoir

Assembler de l’acier doux et de l’inox dans la même pièce est techniquement faisable, mais deux phénomènes rendent l’opération délicate.

Le premier est la dilution : le métal d’apport se mélange aux deux métaux de base. Si la teneur en chrome et nickel chute trop, le cordon perd sa résistance à la corrosion et devient susceptible de fissurer. C’est pourquoi on utilise un métal d’apport surallié comme l’ER309L, dont la composition est conçue pour rester dans une zone sûre même après dilution. SECMI recommande explicitement l’ER309L pour ces assemblages hétérogènes.

Sur des pièces rigides ou soumises à des cycles thermiques répétés (comme un collecteur d’échappement), des contraintes résiduelles peuvent apparaître à l’interface. Prévoir des jeux de dilatation ou des zones de flexibilité dans la conception limite ce risque.

Conseil de pro : Déposez toujours la première passe côté inox, puis progressez vers l’acier. Cela réduit la dilution de l’inox dans le cordon et préserve mieux la résistance à la corrosion de la zone soudée.

Après soudage hétérogène, la passivation chimique de la zone inox reste nécessaire, mais elle ne protège pas la partie acier doux. Si l’ensemble est exposé à un milieu corrosif, une protection supplémentaire (peinture, revêtement) est indispensable côté acier.

À noter : un assemblage inox/acier doux est déconseillé dans les applications alimentaires, pharmaceutiques ou en contact avec des fluides agressifs. La corrosion galvanique entre les deux métaux, même faible, peut contaminer le milieu ou dégrader rapidement l’assemblage.

Quels défauts surveiller et comment les corriger ?

La décoloration mérite une attention particulière. Un cordon argenté à légèrement doré indique une bonne protection. Le bleu clair signale un début d’oxydation acceptable pour certaines applications non critiques. Le bleu foncé, le gris ou le noir indiquent une perte de passivation sérieuse : la zone doit être décapée et repassivée avant mise en service. La gestion active de la chaleur (pointage serré, pauses, réduction d’intensité) est plus efficace que le simple refroidissement pour limiter ces colorations.

Post-traitements après soudure inox : comment restaurer la protection ?

La chaleur du soudage détruit localement la couche passive de l’inox (film d’oxyde de chrome de quelques nanomètres d’épaisseur). Sans restauration, la zone affectée thermiquement devient vulnérable à la corrosion localisée, notamment par piqûres.

• Brossage mécanique : première étape, avec une brosse inox dédiée. Élimine les oxydes superficiels et les résidus de flux. Insuffisant seul pour les applications critiques.
• Décapage chimique : gel ou bain à base d’acide nitrique et fluorhydrique (ou produits commerciaux moins agressifs comme les pâtes décapantes). Dissout les oxydes de chrome appauvris et les inclusions de fer. À manipuler avec des EPI complets (gants nitrile épais, lunettes, tablier).
• Passivation : traitement à l’acide nitrique dilué (ou citrique pour les applications alimentaires) qui reconstitue activement la couche d’oxyde de chrome. Les normes ASTM A380 et A967 définissent les procédures de référence pour les applications critiques.
• Contrôle : test au sulfate de cuivre (détecte les contaminations ferriques), inspection visuelle sous lumière rasante, et pour les applications sous pression, test d’étanchéité ou contrôle par ressuage.

Pour les applications automobiles (lignes d’échappement, collecteurs), un traitement anticorrosion complémentaire sur les zones non inox adjacentes peut être utile. Des produits comme le revêtement bitumineux WÜRTH protègent efficacement les surfaces métalliques exposées aux projections et à l’humidité.

Sécurité en atelier : ce que le TIG inox impose comme précautions

Le TIG inox génère des fumées de chrome hexavalent (Cr VI), classé cancérogène. La ventilation n’est pas négociable.

• Masque de soudage : filtre adapté au TIG (teinte 10–12 selon l’intensité), de préférence à assombrissement automatique pour libérer les deux mains.
• Gants : cuir fin pour conserver la sensibilité tout en protégeant des projections et de la chaleur rayonnante.
• Vêtements : coton ou cuir ignifugé, pas de synthétique. Les manches longues sont obligatoires même pour les courtes interventions.
• Ventilation et aspiration : aspiration localisée au plus près du bain (bras aspirant ou torche aspirante), complétée par une ventilation générale de l’atelier. Un simple ventilateur qui déplace l’air ne suffit pas.
• Bouteilles de gaz : stockées verticalement, fixées à un support mural, à l’écart des sources de chaleur et des zones de passage. Ne jamais graisser les robinets d’une bouteille d’argon.
• Baguettes d’apport : stockées à l’abri de l’humidité dans leur emballage d’origine. Une baguette humide introduit de l’hydrogène dans le bain et provoque des porosités.

Le risque d’asphyxie par l’argon (gaz inodore, plus lourd que l’air) est réel dans les espaces confinés : fosses, cuves, locaux mal ventilés. Toujours vérifier la teneur en oxygène avant d’intervenir dans un espace clos où de l’argon a été utilisé.

Checklist pas à pas pour une soudure TIG inox réussie

Avant de souder

1. Vérifier la nuance de l’inox et sélectionner le métal d’apport correspondant (ER308L, ER316L ou ER309L).
2. Dégraisser les pièces à l’acétone, puis brosser avec une brosse inox dédiée.
3. Ajuster le jeu d’assemblage et réaliser les points de soudure.
4. Monter l’électrode WL20 de diamètre adapté à l’épaisseur, affûtée en cône.
5. Régler l’intensité selon le tableau ampérage/épaisseur, en DCEN.
6. Connecter le gaz (argon pur), régler le débit à 8–12 L/min, vérifier l’absence de fuite.
7. Mettre en place la purge d’envers si nécessaire (tuyauterie, tube).
8. Enfiler les EPI : masque, gants, vêtements ignifugés.

Pendant le soudage

9. Laisser le prégaz purger 1–2 secondes avant d’amorcer l’arc.
10. Amorcer en HF, maintenir une distance électrode/pièce de 2–4 mm.
11. Avancer régulièrement à environ 10 cm/min, en introduisant la baguette par petits apports réguliers à 15–20° du bain.
12. Surveiller la couleur du bain et du cordon : argenté = bon ; bleu foncé = revoir le gaz.
13. Gérer la chaleur : faire des pauses, alterner les passes, ne pas dépasser 175 °C entre passes sur austénitiques.

Après le soudage

14. Maintenir le postgaz jusqu’à refroidissement suffisant du cordon (5–15 secondes selon l’épaisseur).
15. Laisser refroidir sans souffler d’air comprimé (choc thermique).
16. Brosser le cordon, puis décaper et passiver si l’application l’exige.
17. Inspecter visuellement sous lumière rasante : absence de porosité, de fissure, de décoloration excessive.
18. Réaliser les contrôles complémentaires (test au sulfate de cuivre, ressuage, test pression) selon les exigences du cahier des charges.

Conseil de pro : Avant livraison ou montage, passez un chiffon humide sur le cordon et les zones adjacentes. Si une trace de rouille apparaît dans les 24 heures, il reste une contamination ferrique à traiter. Mieux vaut le découvrir en atelier qu’après montage.

Digi-paris-sud et la fabrication de lignes inox sur mesure

La fabrication de lignes d’échappement et de tuyauteries automobiles en inox concentre toutes les difficultés du soudage TIG : géométries complexes, contraintes thermiques cycliques, tolérances serrées sur les brides et les raccords. Quelques points spécifiques à ce type d’application :

• Jeu de dilatation : une ligne d’échappement monte à plusieurs centaines de degrés en fonctionnement. Prévoir des compensateurs ou des courbes de dilatation évite les fissures aux points de fixation.
• Choix de la nuance : l’inox 304 convient pour la plupart des applications automobiles ; le 316L est préféré pour les environnements très corrosifs (zones côtières, usage hivernal avec sel de déneigement).
• Qualité des cordons : sur une ligne d’échappement, un cordon poreux ou mal fusionné se traduit par une fuite sonore et une dégradation rapide. La fabrication de lignes inox exige une inspection systématique de chaque cordon avant montage.
• Quand confier la fabrication à un professionnel : dès que les tolérances sont critiques (brides de turbo, collecteurs), que des essais de pression sont requis, ou que la géométrie implique des soudures en position difficile (plafond, angle serré), un atelier équipé et qualifié est indispensable.

Digi-paris-sud fabrique des lignes inox sur mesure pour voitures, motos, utilitaires et bateaux, avec un contrôle qualité réalisé par des ingénieurs motoristes. L’accompagnement technique en atelier couvre aussi bien la conception que la réalisation, pour des résultats conformes aux exigences de performance et de durabilité.

Mon point de vue : quand le TIG s’impose et quand il ne s’impose pas

Le TIG est souvent présenté comme le procédé « noble » du soudage, et cette réputation est méritée sur l’inox. Mais elle pousse parfois à l’utiliser là où il n’est pas le meilleur choix.

Sur des épaisseurs supérieures à 6–8 mm en production, le MIG/MAG avec fil inox est plus rationnel : vitesse deux à trois fois supérieure, fatigue du soudeur réduite, résultat mécanique équivalent. Le TIG perd son avantage esthétique dès qu’on passe en mode semi-automatique avec fil chaud. Pour des travaux extérieurs ou en position difficile sur chantier, le MMA (électrode enrobée) avec une électrode inox reste une alternative viable quand la protection gazeuse est compromise par le vent.

Ce qui ne change pas, en revanche : la nécessité de la passivation après soudage, quel que soit le procédé. C’est le point que les guides techniques mentionnent souvent en fin d’article, comme une formalité. En réalité, c’est là que se joue la durabilité réelle de la soudure. Un cordon TIG parfait sur un tube alimentaire non passivé sera corrodé dans les mois qui suivent. La passivation n’est pas un post-traitement optionnel : c’est la dernière étape du soudage.

Le critère décisionnel le plus simple reste l’épaisseur et le volume. En dessous de 4 mm, en petite série ou pièce unique, avec des exigences esthétiques ou de corrosion élevées : TIG. Au-delà, en série, avec des tolérances moins critiques : MIG ou plasma. Et pour les lignes inox automobiles, où la géométrie prime sur la vitesse, le TIG manuel reste difficile à remplacer.
