Le diagnostic électronique est défini comme la connexion d’un outil spécialisé à la prise OBD du véhicule pour lire les codes défauts enregistrés par les calculateurs et identifier les anomalies sans démontage. Cette procédure, connue sous le terme technique de « lecture OBD » (On-Board Diagnostics), permet de savoir en quelques minutes ce qui ne va pas dans un moteur, une boîte de vitesses ou un système de freinage. Pour tout conducteur souhaitant comprendre l’état réel de son véhicule, maîtriser ce qu’est un diagnostic électronique est la première étape avant toute décision de réparation ou d’entretien.
Qu’est-ce qu’un diagnostic électronique et comment fonctionne-t-il ?
Le diagnostic électronique repose sur un principe simple : chaque véhicule moderne embarque plusieurs calculateurs qui surveillent en permanence les systèmes du véhicule. Lorsqu’un capteur détecte une valeur anormale, le calculateur enregistre un code défaut, appelé DTC (Diagnostic Trouble Code). Ce code reste mémorisé même après la disparition du voyant au tableau de bord.
La prise OBD-II, standardisée sur tous les véhicules vendus en Europe depuis 2001, se trouve généralement sous le tableau de bord côté conducteur. Un outil de diagnostic s’y connecte pour interroger les calculateurs et récupérer ces codes. Depuis 2019 en France, le port OBD-II fonctionnel est obligatoire au contrôle technique. Un défaut sur ce port ou un code critique non résolu peut entraîner un refus de conformité.
Le diagnostic électronique automobile va bien au-delà du simple voyant moteur. Les calculateurs couvrent l’injection, la gestion de l’émission, l’ABS, l’ESP, les airbags et les systèmes d’aide à la conduite (ADAS). Lire ces données donne une image complète de la santé du véhicule, là où une inspection visuelle seule ne suffit pas.
Quels sont les outils de diagnostic électronique disponibles ?
Les outils de diagnostic se divisent en deux grandes catégories selon leur niveau de capacité et leur public cible.
Outils grand public et lecteurs OBD d’entrée de gamme
Les lecteurs OBD d’entrée de gamme sont accessibles à partir de quelques dizaines d’euros. Ils lisent principalement les codes moteur génériques et permettent d’effacer un voyant. Leur limite est claire : les outils grand public n’accèdent qu’aux codes moteur standardisés et ne peuvent pas interroger les calculateurs spécifiques comme l’ABS, l’ESP ou les airbags. Pour un conducteur qui souhaite simplement vérifier pourquoi un voyant s’est allumé avant de passer chez un professionnel, ce type d’outil reste utile.
Valises de diagnostic professionnelles
Les valises professionnelles accèdent à l’ensemble des calculateurs du véhicule, y compris les systèmes propriétaires de chaque constructeur. Elles proposent des fonctionnalités avancées :
- Lecture et effacement des codes défauts sur tous les calculateurs
- Mesures en temps réel (températures, pressions, débits)
- Adaptations et réinitialisations (réinitialisation du service, calibration de capteurs)
- Tests d’actionneurs pour vérifier le fonctionnement d’un composant précis
- Accès aux données de gel d’image (freeze frame) au moment de la panne
Le coût d’une valise professionnelle varie entre 100 et 600 € selon les fonctionnalités, et une intervention en atelier coûte entre 50 et 150 €. Les mises à jour logicielles régulières sont indispensables pour maintenir la compatibilité avec les nouveaux modèles. Un outil non mis à jour peut rater des codes sur les véhicules récents.
Conseil de pro : Avant d’acheter un outil grand public, vérifiez sa liste de compatibilité constructeur. Certains lecteurs bon marché ne reconnaissent pas les protocoles propriétaires des marques asiatiques ou des véhicules électriques récents.

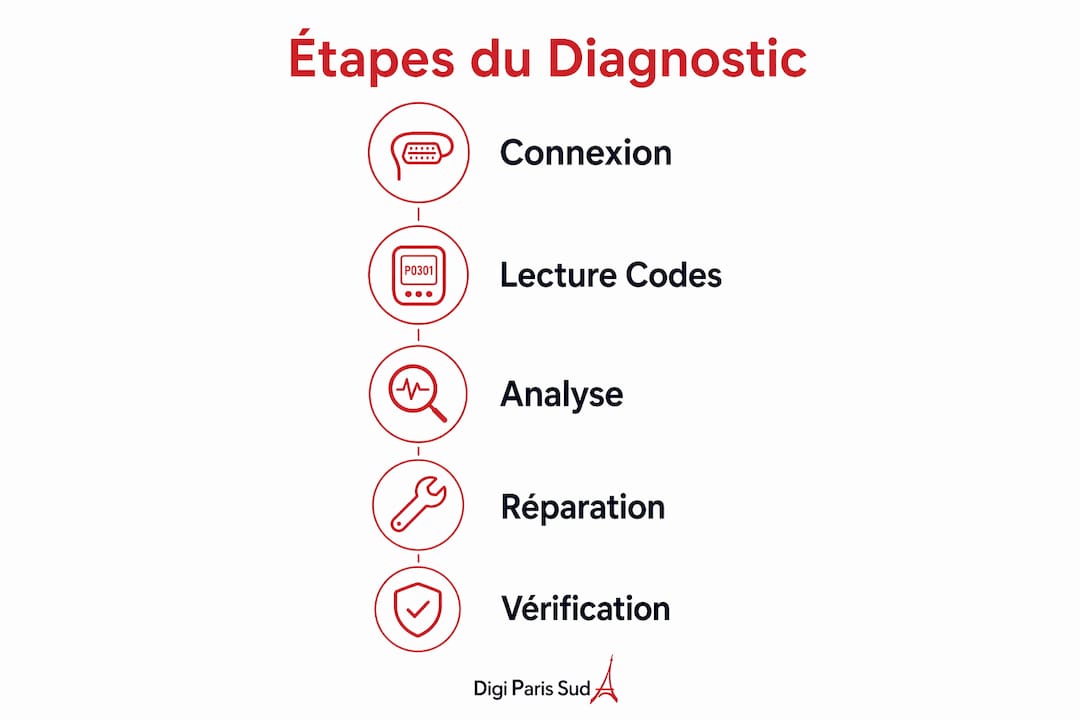

Comment faire un diagnostic électronique : étapes pratiques
Réaliser un diagnostic électronique correctement demande une méthode rigoureuse. Voici la procédure à suivre pour obtenir des résultats fiables.
Effectuer une inspection visuelle préalable. Avant de brancher quoi que ce soit, vérifiez les niveaux de fluides, l’état des connecteurs et des fusibles. Une inspection visuelle préalable est cruciale pour comprendre le contexte du voyant et compléter l’analyse électronique.

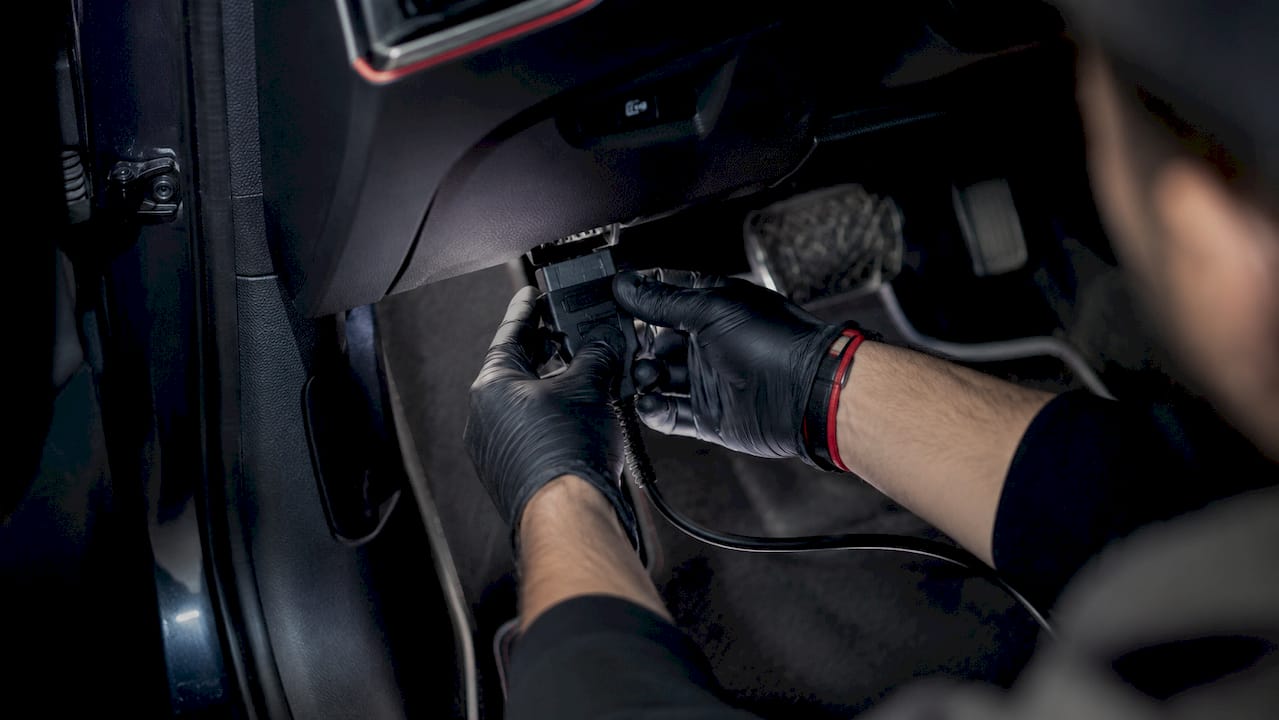

Localiser la prise OBD. Elle se trouve presque toujours sous le tableau de bord, côté conducteur, à portée de main. Sur certains véhicules utilitaires, elle peut être dans la console centrale.

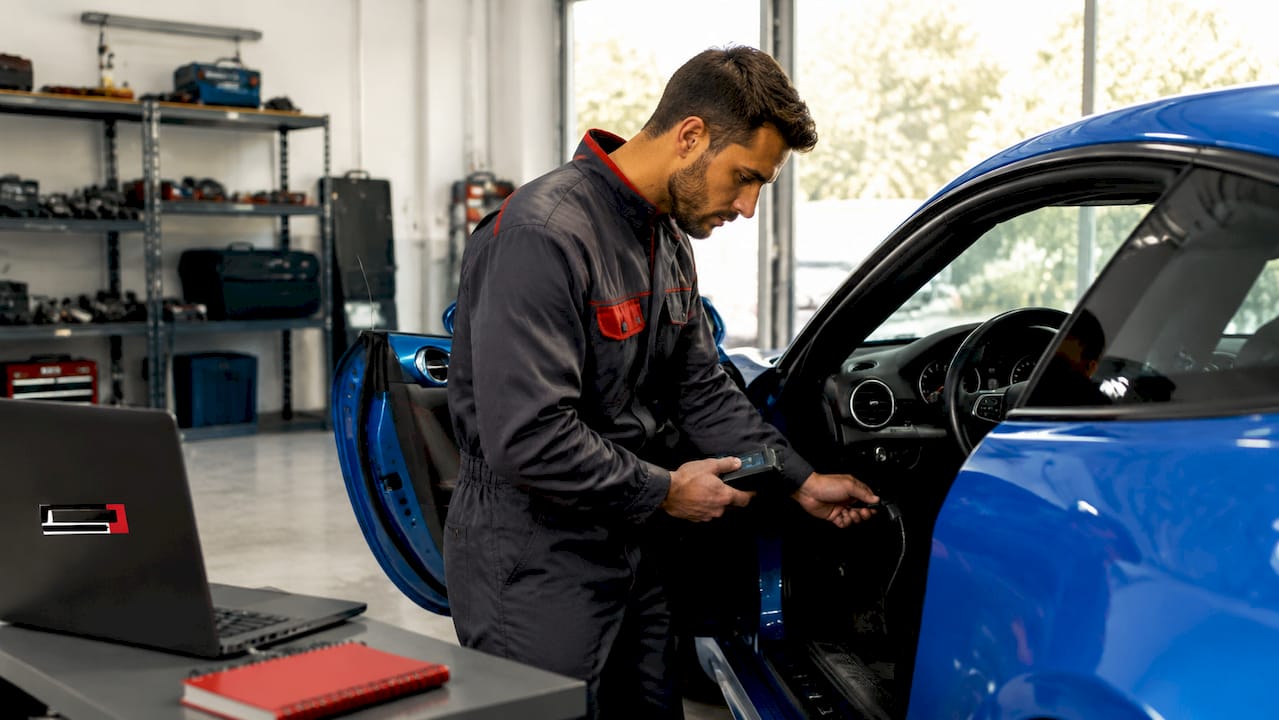

Brancher l’outil, contact coupé. Connectez la valise ou le lecteur OBD avant de mettre le contact. Cela évite les perturbations électriques au moment de la connexion.
Mettre le contact sans démarrer. Mettez le contact en position « marche » pour alimenter les calculateurs. Lancez ensuite le scan depuis l’outil.
Lire et noter tous les codes défauts. Relevez chaque code présent, actif ou mémorisé. Un code mémorisé indique une panne passée qui peut revenir.
Analyser avant d’effacer. N’effacez jamais les codes sans les avoir analysés et compris. Effacer un code sans traiter la cause revient à éteindre un détecteur de fumée sans chercher l’incendie.
Croiser les données avec des mesures physiques. Comparez les valeurs en temps réel avec les données constructeur pour confirmer ou infirmer le diagnostic.
Conseil de pro : Photographiez l’écran de votre outil avant d’effacer les codes. Cette capture vous servira de référence si le voyant revient, et elle facilite la communication avec un technicien.
Pour éviter les erreurs fréquentes en entretien, gardez à l’esprit que la procédure de diagnostic ne remplace pas le jugement d’un professionnel formé.
Quels sont les avantages du diagnostic électronique pour les conducteurs ?
Le diagnostic électronique automobile offre des bénéfices concrets qui vont bien au-delà de la simple lecture d’un voyant.
Détection préventive des anomalies. Le diagnostic permet de prévenir les pannes majeures en détectant des anomalies latentes avant qu’elles ne deviennent coûteuses. Un capteur qui dérive progressivement n’allume pas forcément un voyant immédiatement, mais ses valeurs anormales apparaissent dans les données en temps réel.
Réduction des coûts de réparation. Un diagnostic électronique accélère la maintenance anticipée et réduit les pannes imprévues. Remplacer un capteur à 30 € avant qu’il ne détruise un catalyseur à 800 € est une économie évidente.
Respect des exigences du contrôle technique. Depuis 2019, le port OBD-II doit être fonctionnel et exempt de codes critiques pour passer le contrôle technique en France. Un diagnostic régulier évite les mauvaises surprises le jour du passage.
Optimisation des performances. Un véhicule dont tous les systèmes fonctionnent dans les paramètres constructeur consomme moins et dure plus longtemps. Le diagnostic permet de vérifier que la gestion moteur, la dépollution et le freinage sont dans les normes.
Sécurité active. Les systèmes ABS, ESP et airbags ne signalent leurs défauts que par un voyant discret. Seul un outil professionnel accède à ces calculateurs pour confirmer leur bon fonctionnement.
Le diagnostic est recommandé à chaque révision, soit tous les 15 000 à 20 000 km ou tous les 2–3 ans, et dès l’apparition de tout comportement anormal. Consulter la check-list de révision permet de ne rien oublier lors de chaque entretien.
Quelles sont les limites du diagnostic électronique automobile ?
Le diagnostic électronique est un outil puissant, mais il ne donne pas toutes les réponses à lui seul.
Un code défaut révèle un symptôme, pas une cause certaine. Un code P0300 (ratés d’allumage) peut indiquer des bougies usées, une bobine défaillante, un injecteur encrassé ou une fuite de compression. Remplacer la première pièce qui vient à l’esprit sans croiser le code avec des mesures physiques conduit à des réparations inutiles et coûteuses.
Voici les limites à connaître avant de tirer des conclusions d’un diagnostic :
- Un code n’est pas un bon de commande. Le code indique quel système a détecté un problème, pas quelle pièce est défectueuse. L’analyse doit croiser le code avec des mesures au multimètre ou à l’oscilloscope pour capturer les signaux physiques en temps réel.
- Les outils grand public ont des angles morts. Ils ne lisent pas les calculateurs propriétaires et peuvent manquer des défauts sur les systèmes de sécurité ou les boîtes automatiques.
- L’interprétation exige de la formation. Un technicien formé analyse les données en temps réel, évite les erreurs d’interprétation et peut intervenir sur les véhicules électriques et les systèmes ADAS. Sans cette compétence, un diagnostic reste incomplet.
- Les réseaux multiplexés complexifient l’analyse. Les protocoles CAN et LIN font communiquer les calculateurs entre eux. Un défaut sur un calculateur peut générer des codes en cascade sur d’autres systèmes, rendant l’analyse trompeuse pour un non-initié.
La règle d’or reste la suivante : un bon diagnostic repose sur la donnée et la mesure physique, jamais sur la lecture intuitive d’un seul code.
Points clés
Le diagnostic électronique est l’outil de prévention le plus efficace pour maintenir la fiabilité d’un véhicule, à condition de croiser les codes défauts avec des mesures physiques et une expertise technique.
| Point | Détails |
|---|---|
| Connexion à la prise OBD-II | Branchez l’outil contact coupé, puis mettez le contact pour interroger tous les calculateurs. |
| Codes défauts et interprétation | Un code DTC indique un symptôme ; croisez-le toujours avec des mesures physiques avant toute réparation. |
| Outils grand public vs professionnels | Les outils grand public lisent les codes moteur génériques ; les valises professionnelles accèdent à l’ABS, l’ESP et les airbags. |
| Contrôle technique et OBD-II | Depuis 2019 en France, un port OBD-II défaillant ou un code critique entraîne un refus au contrôle technique. |
| Fréquence recommandée | Réalisez un diagnostic à chaque révision (15 000–20 000 km ou 2–3 ans) et dès l’apparition d’un voyant. |
Ce que dix ans de diagnostics m’ont vraiment appris
Quand j’ai commencé à travailler sur des véhicules, le diagnostic se faisait à l’oreille et à l’intuition. Un bruit suspect, une odeur, une vibration. Puis les valises de diagnostic sont devenues accessibles, et j’ai vu beaucoup de conducteurs tomber dans un piège que personne ne signale clairement : ils lisent un code, achètent la pièce correspondante, et le problème revient deux semaines plus tard.
Le vrai changement de méthode, c’est de traiter le code comme une piste, pas comme une réponse. J’ai vu un code P0171 (mélange trop pauvre) pointer vers une sonde lambda défaillante alors que la vraie cause était une micro-fuite sur un durit d’admission. La sonde lisait correctement une anomalie réelle, mais elle n’était pas la coupable. Sans mesure de débit d’air en temps réel, on remplace la mauvaise pièce.
Mon conseil aux conducteurs qui veulent utiliser un outil OBD chez eux : c’est utile pour surveiller, pas pour décider seul. Notez les codes, observez les valeurs en temps réel, et apportez ces informations à un technicien. Vous lui faites gagner du temps et vous comprenez mieux ce qu’il vous explique. Pour les interventions complexes, comme une reprogrammation moteur après détection d’anomalies, faites appel à un ingénieur motoriste qualifié. La donnée brute ne vaut rien sans l’expertise pour l’interpréter.
— Fabien
Digi-paris-sud : du diagnostic à la reprogrammation moteur
Un diagnostic électronique précis n’est que le point de départ. Ce que vous faites de ces données détermine la performance réelle de votre véhicule.
Chez Digi-paris-sud, les ingénieurs motoristes exploitent les données issues du diagnostic pour proposer une reprogrammation moteur sur mesure adaptée à votre véhicule et à votre usage. Chaque intervention commence par une lecture complète des calculateurs pour s’assurer que le moteur est sain avant toute modification. Le décalaminage chambre de combustion peut également être recommandé en complément, selon les données relevées. Fondée en 2012, Digi-paris-sud intervient sur voitures particulières, motos et véhicules utilitaires, en centre ou à domicile.
Questions fréquentes
Qu’est-ce qu’un diagnostic électronique automobile ?
Le diagnostic électronique est la lecture des codes défauts enregistrés par les calculateurs d’un véhicule via un outil connecté à la prise OBD-II. Cette procédure identifie les anomalies sur le moteur, les freins, les airbags et les autres systèmes sans démontage.
Combien coûte un diagnostic électronique en atelier ?
Une intervention en atelier coûte entre 50 et 150 €. Un outil grand public s’achète entre 100 et 600 € selon ses fonctionnalités.
Peut-on faire un diagnostic électronique soi-même ?
Un conducteur peut utiliser un lecteur OBD pour lire les codes moteur génériques. Pour accéder aux calculateurs ABS, ESP ou airbags et interpréter les données en temps réel, un outil professionnel et une formation technique sont nécessaires.
À quelle fréquence faut-il faire un diagnostic électronique ?
Le diagnostic est recommandé à chaque révision, soit tous les 15 000–20 000 km ou tous les 2–3 ans. Un diagnostic immédiat s’impose dès l’apparition d’un voyant ou d’un comportement anormal du véhicule.
Un code défaut signifie-t-il qu’il faut changer une pièce ?
Non. Un code défaut indique quel système a détecté une anomalie, pas quelle pièce est défectueuse. Une analyse croisée avec des mesures physiques est indispensable pour confirmer la cause réelle avant toute réparation.
